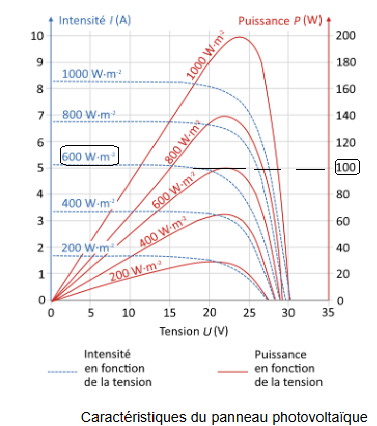

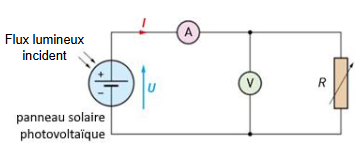

Radar pédagogique équipé d'un panneau solaire, Bac Centres étrangers 1 2025. En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts. . . . . . .. .. ...... ... Panneau solaiire photovoltaïque. Dimensions : 850 mm x 950 mm. Eclairement E = 600 W m-2. Rendement 20 %. 1. Alimentation électrique du radar.  Q1 - Justifier que la puissance électrique maximale fournie est Pm = 100 W. Q2- Calculer la valeur du rendement du panneau. Puissance  lumineuse reçue  : Pr=600 x surface du panneau = 600 x 0,85 x0,95 =485 W Pm / Pr=100 / 485 ~0,21 ( 21 %). ... .... Fonctionnement du radar. L'émetteur lance de brefs signaux électromagnétiques dans le domaine des micro-ondes de fréquence fE.  Les véhicules dans le champ de l'émetteur réfléchissent les signaux reçus, qui sont ensuite captés par l'antenne. Celle-ci détermine la fréquence fR du signal reçu. Q3. Décrire qualitativement l'effet Doppler. Un émetteur récepteur fixe envoie une onde en direction d'un véhicule en mouvement par rapport à l'émetteur. L'onde réfléchie par ce véhicule a une fréquence différente de la fréquence de l'onde émise. A l'approche, la fréquence de l'onde réfléchie est plus élevée que la fréquence émise. A l'éloignement, la fréquence de l'onde réfléchie est moins élevée que la fréquence émise. Le capteur radar est modélisé par un émetteur E et un récepteur R d'ondes ultrasonores, fixes et placès l'un à côté de l'autre sur un banc. Une plaque modélisant le véhicule en déplacement est fixé sur un chariot mobile. Température de l'air : 21,0 °C. Les forces de frottements sont négligées ; la vitesse v chariot du chariot est supposée constante. Vitesse de propagation des ondes : v = 344,25 m/s. Décalage Doppler : Q4. Calculer les vitesses v7 et v11 du chariot. v7 = (M6M8) / (t8-t6)=(26,2-19,8 ) 10-3 / (2 x0,429 / 13) =9,7 10-2 m /s. v11 = (M10M12) / (t12-t10)=(39,3-32,8 ) 10-3 / (2 x0,429 / 13) =9,85 10-2 m /s. Q5. Associer chaque courbe à la grandeur correspondante ( position x en mètre, vitesse horizontale). Justifier. Courbe A : vitesse constante en fonction du temps. Courbe B : l'abscisse du chariot augmente en fonction du temps. Q6. Estimer la vitesse moyenne du chariot. 9,6 10-2 m /s. Mesure de la vitesse du chariot grâce à l'effet Doppler. Le signal reçu par le récepteur  d'ondes ultrasonores loorsque le chariot est immobile est enregistré. Q7. Déterminer la période et la fréquence du signal. T = 120 / 5 = 24 µs. f = 1 /T = 1 /(24 10-6)~4,2 104 Hz. Une nouvelle acquisition est réalisée lorsque le chariot se déplace en se  rapprochant de l'émetteur. Le décalage Doppler mesuré est Df = 22,7 Hz. Q8. Calculer la vitesse du chariot. Df = 2 fE vcharriot / v avec v = 344,25 m/s. vcharriot =Df v /(2 fE) =22,7 x344,25 /(2 x4,2 104 )=9,3 10-2 m/s. Cette valeur est très proche de la valeur trouvée ci-dessus (9,6 10-2 m/s).
