champ magnétique crée par des courants : concours itpe

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.


. .
.
.

Champ magnétique crée par un segment.
On considère un  segment  de fil de longueur L, parcouru par un courant I.


Calculer le champ magnétique au point P.

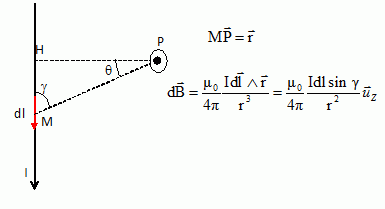

L'élément de courant Idl crée en P un champ magnétique  élémentaire dB, perpendiculaire au plan formé par Idl et MP, orienté vers l'avant du plan.

tan q = MH /HP  ; MH = HP
tan q  ; dériver dMH = dl = HP dq / cos2q.
De plus : sin g = cos q, et r = HP / cos q, d'où :
dl sin g / r2 = HP cos q dq .


Même question si le fil est infiniment long.
Les angles a et b sont orientés dans le sens du courant : a est positif et b est négatif.
a tend vers ½p et b tend vers -½p, d'où :
B = µ0I / ( 2 p X).





Champ magnétique crée au centre d'un triangle équilatéral.

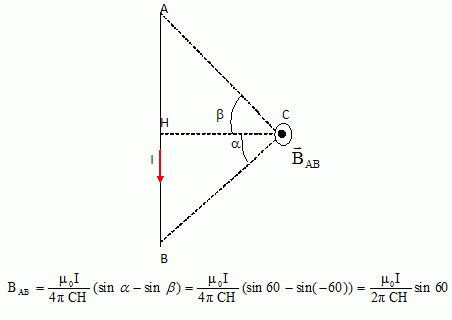

Champ magnétique crée en C par l'élément de courant AB :


C est le point de concours des hauteurs, donc des médianes, des médiatrices du triangle équilatéral ; CH est égal  au tiers de la médiatrice OH :
On note L la longueur du côté du triangle équilatéral : OH=AB sin 60 = L sin 60 ; CH = L sin 60 / 3.
BAB= 3µ0I / ( 2 p L).

Le calcul est identique pour les champs magnétiques crées par les côtés OA et OB.

     Ces champs sont perpendiculaires au plan de la figure et orientés vers l'avant : Btotal = 3 BAB.

Btotal= 9µ0I / ( 2 p L).








Spirale logarithmique.
Soit une spirale logarithmique d'équation polaire OM = r = r0 exp(mq) avec m une constante. Elle est parcourue par un courant d'intensité I, dirigé de son centre O vers l'infini.
Calculer  le champ magnétique crée par une partie de cette spirale comprise entre q1 et q2, en O.

L'angle tangentiel polaire  Y reste constant (non droit) : m = cot Y.

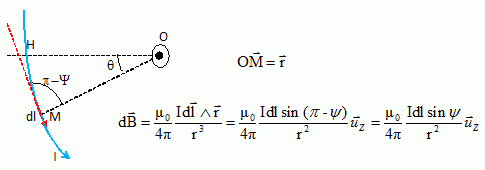

L'élément de courant Idl crée en O un champ magnétique  élémentaire dB, perpendiculaire au plan formé par Idl et OM, orienté vers l'avant du plan.


L'abscisse curviligne est OM = s = r / cos Y = r0 exp(mq) / cos Y.
Dériver  : ds = dl = r0 m exp(mq) / cos Ydq.
dl sin Y = r0 m exp(mq) tan Ydq ;  or  m tan Y= cot Y tan Y=1.
dl sin Y = r exp(mq) dq ;
dl sin Y  /r2 =  exp(-mq)/  r0 dq.

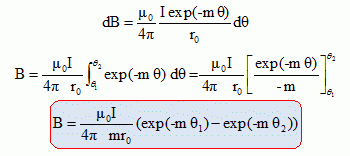

Puis intégrer entre q1 et q2 :










.







.
