Concours Kiné : tension aux bornes d'une bobine inductive 2007 ( Ceerrf)

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptés à vos centres d’intérêts.


. .
.
.



Question 1 : 12 pts/40 sans calculatrice

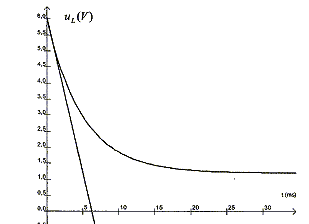

Une bobine de résistance r=10 W et d'inductance L est montée en série avec une résistance R=40 W et un générateur de tension continue de fem E=6,0 V. On a branché un oscilloscope aux bornes de la bobine. La courbe ci-dessous représente la tension aux bornes de la bobine lorsqu'on a fermé l'interrupteur K.

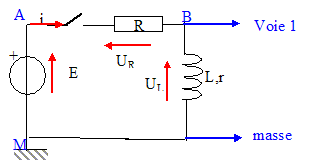

  1. Schématiser le circuit sachant qu'on ne dispose pas de générateur à "masse flottante". Indiquer les connexions de l'oscilloscope.
  2. Etablir l'équation différentielle à laquelle obéit l'intensité du courant à la fermeture du circuit.
    - La solution est de la forme i(t) = A+Bexp(-t/
    t). Déterminer les expressions de A, B et t en fonction de E, L, r et R. Comment nomme t-on t et que représente cette valeur ?
    - La tension uL aux bornes de la bobine est de la forme uL(t) =
    a+bexp(-t/t). Déterminer les expressions de a et b en fonction de E, R et r.
    - Donner en fonction de E, R et r l'expression de uL en régime permanent. Comment à l'aide de la courbe peut-on retrouver cette valeur ?
  3. On a tracé la tangente à la courbe uL(t) à l'origine. Comment déterminer graphiquement la constante t ? ( démonstration précise ) Déterminer sa valeur.
  4. Déduire la valeur de L de celle de t.





Equation différentielle à laquelle obéit l'intensité du courant à la fermeture du circuit :

additivité des tensions : E= uL+UR.

uL =Ldi/dt + ri et uR+ R i

d'où E=Ldi/dt +(R+r) i soit di/dt + (R+r)/L i = E/L.(1)

Expressions de A, B et t en fonction de E, L, r et R :

La solution est de la forme i(t) = A+Bexp(-t/t) ; di/dt = -B/t exp(-t/t).

repport dans (1) : -B/t exp(-t/t)+(R+r)/L A + (R+r)/LBexp(-t/t) = E/L

égalité vérifiée quel que soit t si : -B/t + (R+r)/LB=0 soit t = L/(R+r).

t est la constante de temps du circuit RL ; au dela de 5t le régime permanent est établi.

égalité vérifiée quel que soit t si : (R+r)/L A =E/L soit A = E/(R+r).

à t=0, l'intensité est nulle d'où : 0 = A+B soit B=-A ; B=- E/(R+r).

i(t) = E/(R+r)(1-exp(-t/t)).

La tension uL aux bornes de la bobine est de la forme uL(t) = a+bexp(-t/t).

Expressions de a et b en fonction de E, R et r :

di/dt = E/(R+r) (1/t) exp(-t/t)= E/Lexp(-t/t)

uL =Ldi/dt + ri = Eexp(-t/t) + rE/(R+r)(1-exp(-t/t)).

uL =E (1-r/(r+R))exp(-t/t)+ rE/(R+r)

uL =E/(r+R) [r+Rexp(-t/t)]

d'où a = rE/(r+R) ; b = RE/(r+R).
Expression de uL en régime permanent :

à t infini : exp(-t/t) =0 et uL =rE/(r+R) = 10*6/50 = 1,2 V.

On retrouve cette valeur sur la courbe :

Equation de la tangente à la courbe uL(t) à l'origine: uL =E/(r+R) [r+Rexp(-t/t)]

coefficient directeur :[duL/dt]t=0 = RE/(r+R)(-1/t);

La tangente passe par le point (0 ; E) d'où son équation u = RE/(r+R)(-1/t) t +E

Lorsque u = rE/(r+R) alors 1 - r/(r+R)= R/(r+R)(1/t) t

R = R(1/t) t soit t = t

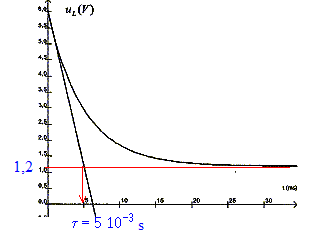

Détermination graphique de la constante t : abscisse de l'intersection de la tangente à l'origine avec l'asymptote horizontale

Le graphe indique t = 5 10-3 s.

Valeur de L :

t = 5 10-3 = L/(R+r) = L/50 soit L= 0,25 H.
