oscillateur en régime forcé Asie juin 2000

En poursuivant votre navigation sur ce site, vous acceptez l’utilisation de Cookies vous proposant des publicités adaptées à vos centres d’intérêts.

. .
.
.



1

oscillateur élastique

résonance

impédance du circuit RLC

oscillateur élastique vertical : détermination de sa fréquence propre.

L'oscillateur est constitué d'un ressort vertical de masse négligeable, de constante de raideur k, de longueur à vide 0,1 m auquel est suspendu un solide de masse 50 g.

  1. Représenter le ressort à l'équilibre en faisant apparaître les forces agissant sur la masse suspendue..
  2. La longueur du ressort à l'équilibre est 12 cm. Calculer la raideur k.
  3. On écarte la masse verticalement vers le bas et on l'abandonne sans vitesse. Le système évolue sans frottement. Comment peut-on qualifier ces oscillations libres? Calculer la fréquence propre de cet oscillateur.

oscillateur élastique soumis à une excitation sinusoïdale.

La vitesse de rotation du moteur est réglable. Larbre est muni d'un exentrique A. Le point A décrit un cercle de rayon A. Le point B est animé d'un mouvement sinusoïdal d'amplitude a. La fréquence du point B est proportionnelle à la vitesse angulaire du moteur. Le moteur constitue l'excitateur et le pendule vertical est le résonateur.

Moteur arrèté, on détermine la fréquence propre du résonateur élastique non amorti en mesurant 10 périodes. On trouve f0 = 1Hz. L'éprouvette contenant de l'eau a été retirée pour cette mesure.

Moteur lancé: l'amplitude xm des oscillations du résonateur dépend de la fréquence de l'excitateur. On effectue deux séries de mesures: cas 1 , cylindre non immergé et cas 2, cylindre immergé.

  1. Préciser le type d'oscillations effectuées par l'oscillateur.
  2. Donner la valeur de la fréquence de résonance dans chaque cas.
  3. Préciser l'influence de l'amortissement sur l'acuité de la résonance.

On considère l'association série, conducteur ohmique R2=400W, bobine L=0,1H, R=50W et condensateur C=0,1 mF. Aux bornes du dipôle on place un GBF qui impose une tension sinusoïdale telle que : u(t) =Um sin (2pft) = Um sin (wt). On dispose d'un oscilloscope bicourbe et de 2 multimètres à affichage numérique.

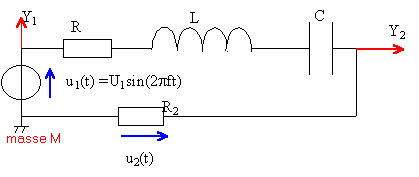

  1. Donner le schéma du montage comportant ,e GBf, l'association série et l'oscilloscope qui permet de visualiser la tension u délivrée par le GBF et les variations de l'intensité du courant.
  2. On se propose d'analyser l'oscillogramme obtenu.

    Expliquer pourquoi l'oscillogramme montre que le circuit RLC est bien à la résonance d'intensité.

  3. Déterminer la fréquence de résonance f0.
  4. Déterminer Um, amplitude de la tension imposée. Déterminer Im, l'amplitude de l'intensité.
  5. Définir l'impédance du circuit. Estimer sa valeur à partir des résultats qui précèdent. Par quel calcul simple peut-on déterminer l'impédance avec plus de précision.

.
.


corrigé



A l'équilibre le poids est opposé à la tension et la tension est proportionnelle à l'allongement du ressort.

mg=k(L-L0)

masse en kg; L-L0 en mètre

k = 0,05*9,8 / (0,12-0,1)= 24,5 Nm-1.

oscillations libres non amorties (pas de frottements)

période : T=2p racine carrée (m/k)

T=2*3,14 racine carrée (0,05/24,5) =0,2837 s

fréquence = 1 / 0,2837 =3,52 Hz.


cas 1 : oscillations forcées avec un amortissement faible

la résonance est aigue, pic étroit

f0 = 1 Hz

cas 2 : oscillations forcées avec un amortissement important

résonance floue, abscence de pic aigu.

  f0 = 0,9 Hz


La tension aux bornes du résistor R2 est proportionnelle à l'intensité.

Observer la tension aux bornes de R2, c'est observer l'image de l'intensité au facteur R2 près.

A la résonance d'intensité, la tension aux bornes du dipole et l'intensité qui le traverse sont en phase.

La période est voisine de 2 ms et la fréquence voisine de 1/ 0,002 = 500 Hz.

Um = 4 volts et R2Im = 400 Im =3,5 volts

Im = 3,5 / 400 = 8,75 mA.

impédance Z = Um / Im = 3,5 /0,00875 = 400 W.

A la résonance d'intensité, l'impédance du dipole RLC est minimale, égale à la somme des résistance du circuit soit 400+50 =450 W.




à suivre ...
